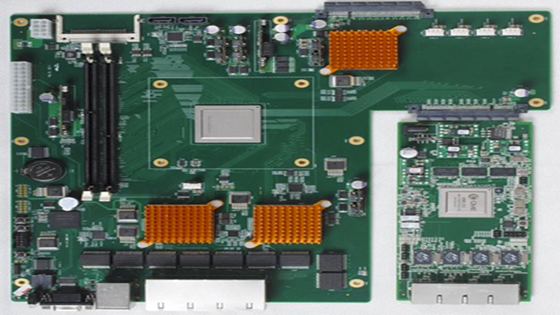

HME-P1系列（P1P060）采用成熟的40nm CMOS工艺，提供全新更高效的双寄存器加LUT6架构和丰富的内置系统级模块选择，其中包括18Kb（2 x 9Kb）RAM模块、第二代DSP56V1 Slice、DDR存储控制器和PHY、增强型PLL和时钟管理模块、功率优化的高速串行收发器模块、PCI Express®兼容端点模块、高级系统级电源管理模式、1MSPS XADC、自动检测配置选项以及具有AES保护的增强型IP安全。
特性
40nm CMOS 工艺
采用全新的LUT6构架
等价于60K 4输入LUT逻辑单元
高达6.5G bps Serdes高速I/O
1333M bps硬核DDR2/3控制和PHY
硬核PCIe Gen1/Gen2
针对需要高速率高性能大容量的FPGA市场
|
型号 |
P1P060 |
||||
|
可编程逻辑块（PLB） |
逻辑单元Logic cells |
58,982 |
|||
|
查找表LUT6 |
36,864 |
||||
|
DFF寄存器 Register (DFF-based) |
73,728 |
||||
|
嵌入式内存模块（EMB） |
LRAM |
576Kb |
|||
|
18Kb EMB |
144 |
||||
|
9Kb EMB |
288 |
||||
|
总EMB |
2,592Kb |
||||
|
时钟&锁相环 |
PLL |
4 |
|||
|
全局时钟 |
32 |
||||
|
DSP |
DSP Slice (DSP56V1) |
144 |
|||
|
18x18 乘法器 |
288 |
||||
|
硬核IP |
PCI Express Gen1/2 |
1 |
|||
|
DDR2/3 (PHY & controller) (1) |
1 |
||||
|
Transceiver |
Configurable 300M~6.5G | 4 | |||
|
XADC(1MSPS) (2) |
2 |
||||
|
封装（单位：mm） |
最大用户I/O （LVDS对）收发器 / DDR |
||
|
FBGA784 (29x29x3.32, pitch 1.0) |
477 (144) / 4 / 32b |
||
|
VFBGA324 (15x15x1.93, pitch 0.8) |
209 (64) / 0 / 16b |
||
|
FCCSP324 (15x15x1.21, pitch 0.8) |
209 (64) / 0 / 16b |
||
注：
1. 如果使用 DDR IP，所有 DDR 引脚都不能用作 IO.
2. ADC 可用于监测内部芯片温度和电压。
