M7(华山)系列产品集成了主流的ARM Cortex-M3内核和高性能FPGA的智能型芯片,通过将FPGA、CPU、SRAM、ASIC、Flash以及模拟单元等功能模块集成在单一芯片上,M7能够满足不同应用场合的“可定制可重构可编程”设计需求,实现了FPGA的SoC化。
其中FPGA部分采用高达12K容量的新型LP(Logic Parcel,逻辑包)结构,优化了FPGA与Cortex-M3内核的通信接口,客户可根据设计需求在FPGA上实现不同类型接口。同时,内置的Cortex-M3内核结构基于FPGA应用也进行了优化,数据与程序空间均动态可调。

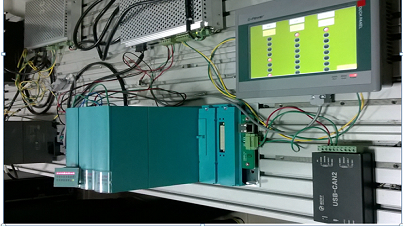

M7产品可以被广泛的应用在视频显示,工业控制,信息安全,通信设备,安防监控,医疗设备,仪器仪表,汽车电子,网络交换和家用电器等领域。
ARM Cortex-M3 内核与大容量
FPGA无缝结合FPGA逻辑单元高达12K,逻辑性能达200MHz
ARM Cortex-M3内核最大频率300MHz
2个12位1MSPS ADC模块
丰富的I/O资源与封装,以硬核形式整合以太网、USB、CAN、DMA控制器以及DDR控制器等外设
高精度PLL 及时钟网络
灵活的DSP
基于Efuse和SPI的保密机制
超高系统性价比
型号 |
M7A12N0 |
M7A12N5 | M7M12N5 | |||
可编程逻辑模块(PLB) |
LUT |
11520 |
11520 | 11520 | ||
寄存器(Register) |
7680 |
7680 | 7680 | |||
嵌入式存储模块(EMB) |
4.5Kb |
144 |
144 |
144 |
||
最大存储 |
648Kb |
648Kb | 648Kb | |||
SRAM | 代码段存储(Code RAM) | 128KB | 128KB | 128KB | ||
最大存储 | 128KB | 128KB | 128KB | |||
数据段存储(Data RAM) | 64KB | 64KB | 64KB | |||
最大存储 | 64KB | 64KB | 64KB | |||
SDRAM | - | - | 64Mb | |||
DSP | 48 | 48 | 48 | |||
PLL |
4 |
4 |
4 |
|||
DLL | 4 | 4 | 4 | |||
Crystal | 1 | 1 | 1 | |||
Contex-M3 |
1 |
1 |
1 |
|||
DDRII/III Controller |
1 |
1 |
1 |
|||
USB 高速 OTG 2.0&PHY | 1 | 1 | 1 | |||
以太网 10/100/1000M controller | 1 | 1 | 1 | |||
CAN 2.0 A/B | 2 | 2 | 2 | |||
12bit 1MSPS ADC | 2 | 2 | 2 | |||
UART | 3 | 3 | 3 | |||
I2C | 2 | 2 | 2 | |||
SPI | 2 | 2 | 2 | |||
SPI Flash | 0 | 16Mb | 16Mb | |||
最大用户I/O |
310 |
310 |
310 |
|||
IPs |
封装 |
|||||
LQFP144 | FBGA256 | VFBGA324 | FBGA484 | QFN88 | ||
RTC |
- |
1 |
1 |
1 |
- | |
ADC |
8ch |
2ch |
14ch | 14ch | 6ch | |
DDR 数据位宽 |
- |
16bit |
16bit | 16bit | - | |
用户I/O(LVDS 通道) |
97(27) |
156(31) |
204(47) |
310(75) |
59(5) | |
型号 |
||||||
M7A12N0 |
- |
Yes |
Yes | Yes | Yes | |
M7A12N5 |
Yes | - | Yes | Yes | ||
M7M12N5 |
- |
- |
- |
- |
Yes |
标题 | 版本 | 发布日期 | 文件格式 |
HME-M7 Family_User Guide | V_8.0 | 2022-04-28 | |
HME-M7 常见问题汇总 | V_2.0 | 2022-04-18 | |
HME-M7 AHB Slave Interface模块使用说明 | V_2.0 | 2022-04-18 | |
HME-M7系列FPGA数据手册 | V_4.0 | 2023-01-19 | |
HME-M7 Family_Data Sheet | V_13.0 | 2023-01-19 | |
HME-M7_pinlist | 2023-06-13 | EXCEL | |
HME_M7_uclinux_Example_示例教程 | 2018-04-25 | ||
HME-M7_Field_常见问题 | 2018-10-28 | ||
HME-M7_Schematic Layout_User Guide | 2018-10-28 | ||
HME-M7 Family PS Programming_Application Notes | V_1.0 | 2019-08-06 |
