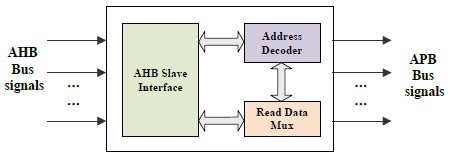

AHB2APB桥IP核,用于 AHB 总线从设备与 APB 总线主设备的连接。当没有 APB 总线时,则可以通过“AHB2APB 桥”将 APB 主设备与 AHB 从设备相连。
特性
符合 AMBA 规范,ARM 公司2.0修订版
支持单次(Single)总线传输/突发(burst)总线传输
多达16个 APB 从模块(APB总线的从模块个数可配置)
32位 AHB 数据总线
32位 APB 数据总线
支持小端 AHB 系统
同时支持大端和小端 APB 系统
APB 从站地址空间可配置(以1k为单位边界,且最小值为1k)
所有从站地址空间均需以1k为单位边界
每个从站地址空间分配不可小于1K Byte
Hclk 与 pclk 互相同步,hclk 是 pclk 的整数倍运行
