错误纠正代码(ECC)IP 核提供单校双检(Single Error Correction - Double Error Detection,SECDED)功能。该IP核适用 Verilog HDL 代码, 并且针对M5产品架构进行了优化设计。
特性
双纠错(SECDED)功能是基于汉明码(Hamming Coding)实现
纠正任何单位错误,以及检测任意单位错误和双位错误
提供了直接可用于(72,64)、(39,32)、(36,29)、(18,12) SECDED 模块的代码
(72,64):64位数据消息需要8bit ECC
(39,32):32位数据消息需要7bit ECC
(36,29):29位数据消息需要7bit ECC
(18,12):12位数据消息需要6bit ECC

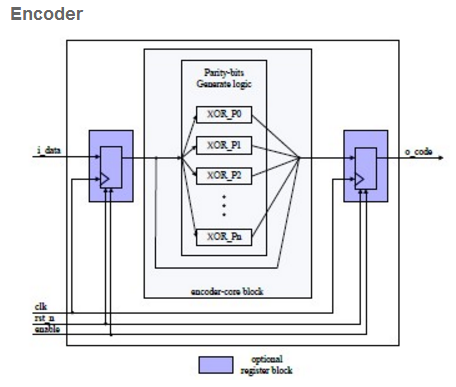

独立的编码器和解码器模块,用于优化与用户逻辑之间的集成
可选的输入/输出注册和流水线实现,可提供最大的运行速度提升
编码器的可选输入/输出注册,可以灵活的选择0、1或者2时钟
写入延迟,用于 ECC 计算
编码器的可选输入/输出注册和流水线实现,在读取过程中可以灵活的选择0、1、2或3时钟延时

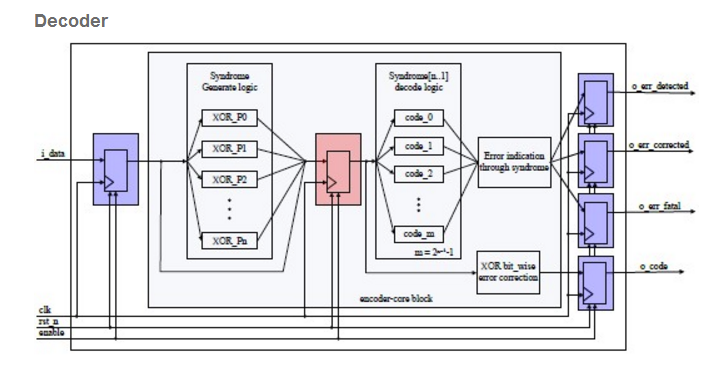

使用标志信号来反映解码器中接收数据的状态
